压力等级 ≤2.5MPa

规格蒸汽锅炉：0.5～20T/h

热水锅炉 0.35～14MW

应用领域蒸汽锅炉：广泛应用于各种工业行业，比如纺织、化工、造纸、机械、食品、农产品加工工业等

热水锅炉广泛应用于各种工业行业，比广泛用于酒店、学校、宾馆、小区等企事业单位的采暖、洗浴和生活热

15153992888

产品详情

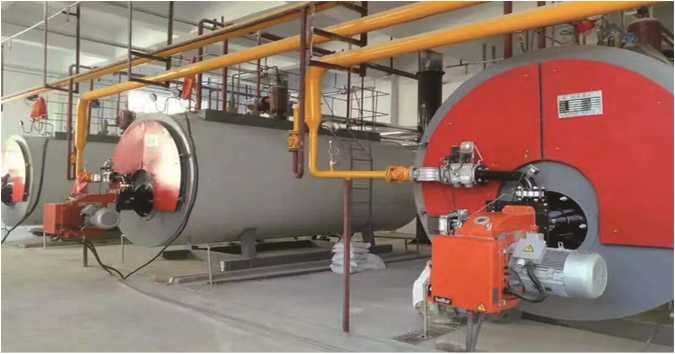

产品简介：WNS系列低氮冷凝锅炉是一种全自动、卧式内燃低氮冷凝于- -体的快装燃油(气) 锅炉。锅炉本体采用湿背式两回程结构:波形炉胆及回燃室为第- -回程，螺纹烟管构成第二回程。节能器和冷凝器置于锅炉顶部, 于炉外构成烟气的第三回程。

性能特点：高效节能。节能器、冷凝器换热面积大，烟气中的水蒸汽冷凝率高，可充分吸收烟气中水蒸汽冷凝释放的热量，热效率可高达99%以上。采用螺纹烟管对流受热面，有效提高锅炉传热效率。环保效果好。烟气中有CO2、NOX、SO2等有害成分溶解于冷凝水，有效减少大气污染物的排放。同时采用大尺寸炉膛结构和烟气再循环技术，对于燃气锅炉,完全可实现超低氮排放，NOX排放≤30mg/Nm3，完全符合日益严格的国家环保要求。节能器、冷凝器的螺旋翅片管及壳体采用耐硫酸腐蚀的ND钢材料,大大提高设备使用寿命。智能化燃烧控制和全自动安全连锁保护系统的相结合，确保经济、环保、安全运行。

工作特点：锅炉的排烟热损失中，除了烟气显热以外，水蒸气还带走了大量的汽化潜热。如果通过降低排烟温度，使烟气中的水蒸气全部或者部分地得到冷凝，并将冷凝过程释放的潜热回收利用，锅炉的有效利用热增加，将明显提高锅炉的热效率。WNS型低氮冷凝式燃气锅炉针对烟气中水蒸汽冷凝率与排烟温度的关系、冷凝率与热效率的关系以及冷凝水对不同钢种腐蚀速率等关键技术因素,通过合理设计受热面,降低排烟温度，保证烟气中水蒸汽达到设计要求的冷凝率,使锅炉的热效率大幅提高。

WNS系列燃油（气）蒸汽锅炉特点

Characteristics of WNS series oil （gas） steam boiler

设计合理：卧式内燃三回程全湿背设计，100%波形炉胆，具有良好的热伸缩性。水包火整体设置充足的受热面积及合理的结构布置，是锅炉高效率运行的保证。

高效节能：蒸汽，热水锅炉系列热效率均在90%-95%之间。大空间燃烧室加上合理的结构布置，能将更多的热量传入水中，极大的提高燃料——蒸汽，燃料——热水的热交换能力。

符合环保要求：燃烧室空间大，充分利用辐射换热，加上优质可靠的进口燃烧器，使然料能够得到完全燃烧，大大减少烟气中有害成份的排放。经法定部门测试，本公司燃油（气）蒸汽，热火锅炉符合国家环保要求，是理想环保型产品。

优良的配置：配套世界**燃烧器，先进的控制系统（主要元器件为进口件）、阀、泵均采用国家优质产品，优良的锅炉附件配置为锅炉的安全稳定性运行提供强有力的保障。

全自动运行：用只需启动按钮，锅炉即能按所设定的程序运行。负荷节、给水等均为全自动运行，无需专人看管。

维修保养方便：锅炉前后设活动烟箱门，后部有观火孔、检查孔，可进入炉膛检查清理。炉体上开设人孔，结构设计充分考虑日后维修保养的方便。

WNS系列全自动燃油（气）蒸汽锅炉技术参数表

Technical parameters of WNS series automatic oil （gas） steam boiler

号项	WNS0.5-0.4 -Y(Q)	WNS0.5-0.7 -Y(Q)	WNS1.0-0.7 -Y(Q)	WNS1.0-1.0 -Y(Q)	WNS2-1.0 -Y(Q)	WNS2-1.25 -Y(Q)	WNS3-1.0 -Y(Q)	WNS4-1.6 -Y(Q)	WNS4-1.0 -Y(Q)
额定蒸发量t/h	0.5	0.5	1	1	2	2	3	3	4
额定工作压力Mpa	0.4	0.7	0.7	1.0	1.0	1.25	1.0	1.6	1.0
额定蒸汽温度°C	151	171	171	184	184	194	184	204	184
额定给给水温度°C	20	20	20	20	20	20	20	20	20
本体换热面积m2	13.084	13.038	13.038	28.04	45.36	45.36	67.7	70.25	92.1
节能器换热面积m2	7.98	8.105	8.105	4.23	28.06	28.06	32.49	32.49	54.1
设计燃料	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴
	天然气	天然气	天然气	天然气	天然气	天然气	天然气	天然气	天然气
燃料消耗量	34.93	35.4	68.49	69.11	141	141.78	203.88	205.89	276.98
kg/h/Nm3/h 油/气	42.36	42.72	83.11	83.85	170	170.81	247.7	248.1	333.17
设计热效能％	91.33	88.77	91.71	91.37	90.29	90.01	92.18	93.24	91.94
燃油/燃气	92.20	89.08	91.53	91.21	90.9	90.69	91.89	93.91	92.78
排烟温度°C	197.15	208.46	151.37	159.44	152	154.85	112.8	118.76	148.05
	187.12	203.05	148.25	155.43	149	158	113.2	111.69	140.32
烟囱规格mmxm	0)270x8	0)270x8	0273x8	0)273x8	0325x8	(P325x8	0)450x8	0)450x8	0)450x10
主汽阀规格mm	DN50	DN40	DN50	DN50	DN80	DN80	DN100	DN100	DN100
给水阀规格mm	DN25	DN25	DN40	DN45	DN32	DN32	DN40	DN40	DN40
排污阀规格mm	DN40x2	DN40x2	DN40x2	DN40x2	DN40x2	DN40x2	DN40	DN40	DN50x2
安全阀规格mm	DN40xl	DN40xl	DN40x2	DN40x2	DN50x2	DN50x2	DN50	DN50	DN50x2
运输尺寸mm	2800xl380x	3440xl612x	3400xl970x	3440xl970x	4200x2600x	4200x2600x	4816x2300x	5268x2320x	5700x2308x
长x宽x高	1620	1790	1920	1920	2446	2446	2684	2684	2876
**运输重量t	2.45	3.462	4.195	4.534	8.533	8.639	10.414	12.742	13.241
给水泵型号	QDL0.9-120	QDL0.9-130	QDL2-140	QDL2-140	QDL2.4-8xl8	QDL4-190	QDL4-150	QDL4-220	QDL4-160
装机总容量kw	2.6	2.6	3.6	3.6	6.7	7.5	9.5	11	12

WNS4-1.25 -Y(Q)	WNS4-1.6 -Y(Q)	WNS6-1.0 -Y(Q)	WNS6-1.25 -Y(Q)	WNS6-1.6 -Y(Q)	WNS8-1.25 -Y(Q)	WNS8-1.6 -Y(Q)	WNS10-1.25 -Y(Q)	WNS10-1.6 -Y(Q)	WNS15-1.25 -Y(Q)	WNS15-1.6 -Y(Q)	WNS20-1.25 -Y(Q)
4	4	6	6	6	8	8	10	10	15	15	20
1.25	1.6	1.0	1.25	1.6	1.25	1.6	1.25	1.25	1.25	1.6	1.25
194	204	184	194	204	194	204	194	204	193	204	193
20	20	20	20	20	20	105	60	60	105	105	105
102.6	90.4	157.59	157.59	157.59	178	189	234	234	363	363	457
92.02	54.1	21.13	21.13	21.13	86.4	106	126	126	196	196	261
0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴	0号轻柴
天然气	天然气	天然气	天然气	天然气	天然气	天然气	天然气	天然气	天然气	天然气	天然气
289.8	279.4	409.3	413.02	419.02	511	547	654.37	660	1026	1100	1308
334.05	335.9	497.1	501.66	504.6	664	659	786.3	790	1098	1180	1382
91.55	91.6	93.1	92.16	92.1	91.82	92.76	91.26	92.10	93.26	92.3	93.1
92.74	92.5	92.2	91.89	90.9	92.6	93.18	92.19	93.62	94.19	93.65	94.1
160.2	155.91	140.1	140.78	142.5	150.4	141	127.62	129	145.4	149.1	153.2
149.1	147.6	139.2	140.07	141.2	143.9	138	116.16	118	141.2	145.4	151.2
0450x10	0450x10	0600x10	0600x10	$600x10	0600x10	0600x10	0600x10	0)600x10	0900x10	0)900x10	$1000x10
DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN200	DN200	DN200
DN40	DN40	DN50	DN50	DN50	DN40	DN40	DN40	DN40	DN65	DN65	DN65
DN50x2	DN50x2	DN50x2	DN50x2	DN50x2	DN40x2	DN50x6	DN50x6	DN50x6	DN50x6	DN50x6	DN50x6
DN50x2	DN50x2	DN80x2	DN80x2	DN80x2	DN80x2	DN80x2	DN80x2	DN80x2	DN100x2	DN100x2	DN100x2
5760x3100	5760x3100	6100x2600x	5858x2640x	6100x2600x	6630x2600x	6630x2600x	7056x3680x	7056x3680x	8680x3740	8680x3740x	9250x3750x
x3600	x3600	3000	3000	3000	3210	3210	3106	3106	x3510	3510	3960
10.138	15.022	19.5	21.185	22.5	22.15	25.1	26.231	26.5	40	42	50
1 专GCA5x8	QDL4.8-220	QDL8-150	QDL8-200	QDL8-220	QDL12.5-110	QDL12.5-140	QDL12.5-110	QDL125-120	QDL18-110	QDL18-140	QDL30-110
13	15.5	20	22	22	41	41	41/37	41/37	54.5	58.5	71.5
